建筑用木材 强度分级

承重结构所需的建筑用材需要通过机械分级或目测分级。

北欧外观分级规则如今已取代了旧的分级方法。瑞典使用SS 230120标准,北欧联合标准则是INSTA 142。这些规则可用于赤松、云杉、银杉、落叶松和花旗松。这些木材称为T材,分级为T0、T1、T2、T3级。

考虑到木材节疤对强度的影响,分级规则中特别说明了测量木材节疤尺寸和评估的方法。

节疤尺寸与锯材尺寸大小关系
节疤位置处于侧面还是正反面
节疤在锯材长度方向上的分布
对影响木材强度或可用性的参数应进行视觉评判,例如偏斜度、顶部破损、应压木、真菌感染、裂缝、变形、钝棱、处理损伤和尺寸偏差。

根据SS 230120标准分级的木材,贴有T0、T1、T2或T3目测分级标识;和根据SS-EN 338标准划分的C14,C18,C24或C30机械强度分级标识。该商标还包括了分类标准号、生产公司标记(字母组合)、分级者以及T材协会的商标。T材分级人员必须经过专门的培训并颁发培训证书。

机械强度分级标准为EN 14081-1,此标准也详细描述了标识的规定。机械强度分级标识有C14, C18, C24, C30 和 C35

机械强度分级能够检测与材料强度相关的物理性质,例如静态弹性模量和动态弹性模量。一些机器用X光综合检测多种性能,如密度、弹性模量或内部结构。最常见的原理是根据木材底部谐振频率来测定弹性模量。对于机器无法评估的参数,还需要通过视觉完成分级。参数包括偏斜度、顶部破损、应压木、真菌感染、裂缝、变形、钝棱、处理损伤和尺寸偏差。视觉和机械强度分级的结构木材必须带CE标志并符合标准EN 14081-1。

加压防腐木材也可以作为强度分级的建筑用材订购,所以也需要CE标志。

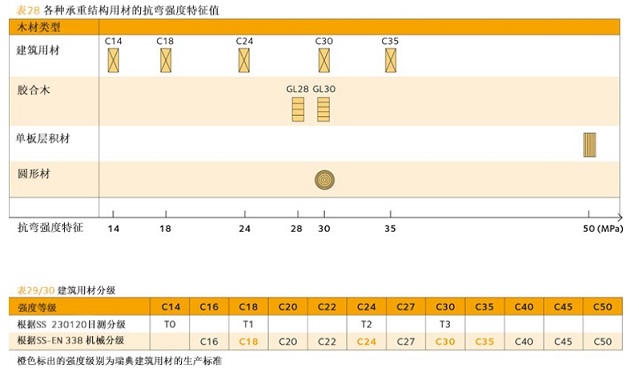

标准SS-EN 338规定了计算C14-C50级建筑用材负载系数和刚度常见的基准值。

注意

胶合木的层板木材根据标准SS-EN 14080分级,具体见生产与控制章节



建材强度分级C14-35详细说明

强度等级C14

强度等级C14的建材可以用于对变形要求不太高的承重内墙或外墙的墙体骨架。

C14强度等级的建筑木材可在很大程度上允许木材强度变化和变形。

视觉分级时允许有少数大节疤尺寸为建材宽度的1/2、相同厚度。顶部开裂允许占建材宽度的3/4。只允许有狭小的硬性腐烂。

大多数建材经销商的库存里都有该级别的建材,通常尺寸较小,但是有大尺寸的浸渍材。

强度等级根据Vilma规定为C14的云杉材

与强度等级C14相比,Vilma规定强度等级C14的云杉的边缘回勾、弯曲和蓝变参数有更高的要求。

Vilma等级允许的边缘弯曲长度为8 mm ? 2米,而强度等级为C14的则为12 mm ? 2米。Vilma允许的平面弯曲长度为15 mm ? 2米,而强度等级C14则为20 mm ? 2米。 只允许有狭小的蓝变。

强度等级 C18

强度等级C18的建材可以用于对强度要求不高、可以使用截面尺寸大或长度短木材的承重结构。该等级建材也可以用作对变形要求不太高的墙体骨架。

C18强度等级的建筑木材可在较大程度上允许木材强度变化和变形。

与C24、C30和C35级别相比,对木材变形的容忍度相对较高。

视觉分级时允许有少数节疤尺寸为建材宽度的2/5、厚度的4/5。原则上来说,机械分级会允许更多数量的节疤。

顶部开裂不可以超过建材宽度的1/4。只允许有极小的硬性腐烂。极少建材供应商有该等级建材的库存。

强度等级 C24

强度等级C24的建材可以用作对强度要求高的承重结构,例如屋顶架和地板托梁。

C24强度等级的建筑木材可在较小程度上允许木材强度变化和变形。

视觉分级时仅允许有少数尺寸为建材宽度的1/4、厚度的1/2节疤。原则上来说,机械分级会允许更多数量的节疤。

顶部开裂不可以超过建材宽度的1/4。该等级一般不与C30级别进行区分,所以达到标准的一批建材可能为C24或者更高等级。

C24强度等级的建材可以在大部分建材供应商处直接购买。

强度等级 C30

强度等级C30的建材可以用作对强度要求高且不允许建材尺寸过大的承重结构。

C30强度等级的建筑木材可在较小程度上允许木材强度变化和变形。

视觉分级时仅允许有少数节疤尺寸为建材宽度的1/6、厚度的1/3。原则上来说,机械分级会允许更多数量的节疤。

C30强度等级的建材质量均衡,很少误差。极少建材供应商有该等级建材的库存。

强度等级 C35

强度等级C35的建材可以用作对强度要极高且不允许建材尺寸过大的承重结构。

C35强度等级的建筑木材可在较小程度上允许木材强度变化和变形。

该强度等级的建材仅支持机械分级。极少建材供应商有该等级建材的库存。

指接建筑用材

强度等级为C14-C35的建筑用材包括了指接材。指接材的生产控制应符合标准SS-EN 15497。

根据瑞典建设规划部对SS-EN 1995-1-1(Eurocode 5)的运用规则,在单个指接断裂不会导致整个结构破坏的情况下,指接材允许在承重结构上使用。但是指接材不可用于脚手架等冲击应力较高的结构上。

指接结构材应带有CE标志,并符合标准SS-EN15497。在特殊情况下,根据客户要求,建材可以不保留这些标志,然而每次交付时都必须提供带有标准规定信息的文档。

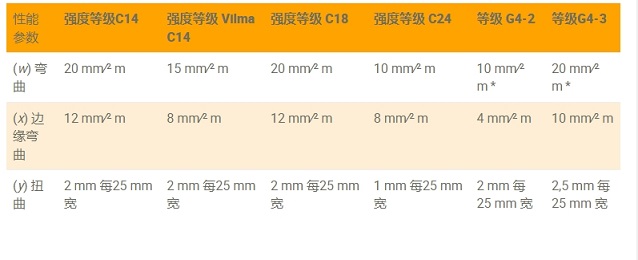

不同强度分级对变形的要求不同
